氧化铝陶瓷指氧化铝含量高于99%的工程陶瓷。根据标准，99 氧化铝陶瓷具有高硬度、高强度、低膨胀系数、绝缘、耐磨、耐腐蚀等特性，广泛应用于机械制造、航空航天、精密仪器、石油化工等领域。

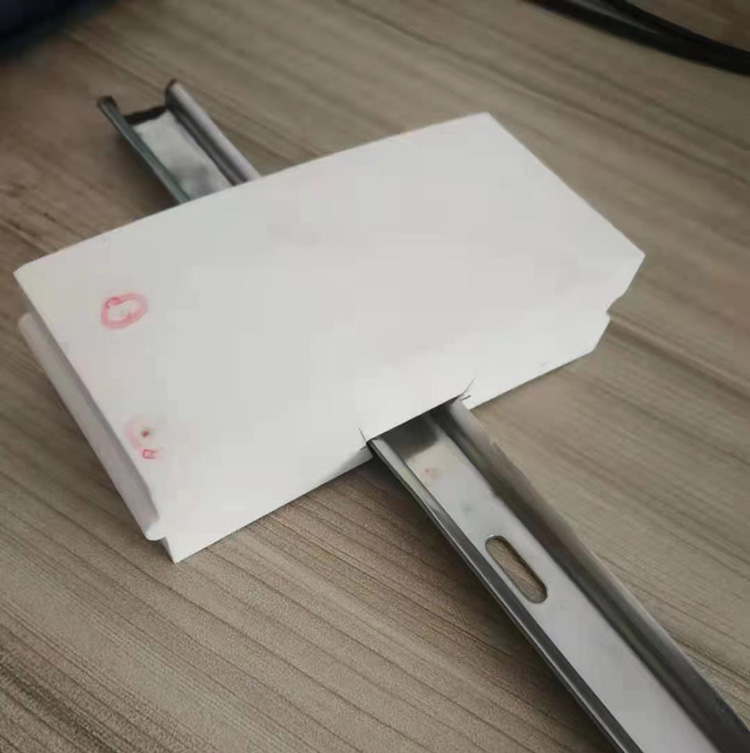

氧化铝陶瓷零件通常采用热压烧结成型。由于烧结往往会带来变形和收缩，一般需要进一步精加工，以保证零件的尺寸精度和形状精度。而氧化铝陶瓷材料一般弹性模量相当大，硬度高，脆性大，裂纹敏感性强，所以其加工难度主要在于加工硬度和脆性。
al2o 3主要有α、β和γ三种晶型，其中α-al2o 3比较稳定，I3和γ晶体在1300℃时几乎完全转变为α晶体。在α-Al2O3的晶型中，铝离子与氧离子形成的原子键多为共价键、离子键或它们的混合键。所以原子间的成键能很高，具有很强的方向性，表现为材料的脆性高，塑性变形小，容易开裂。
其硬度与硬质合金相当，比钢高几倍。通常其纯度氧化铝陶瓷密度可达3980(Kg-m4)，抗拉强度可达260(MPa)，弹性模量在350-400(GPA)之间，抗压强度可达2930(MPa)，特别是硬度可达99HRA。9氧化铝陶瓷强度，硬度下降，根据我们对实验样品的测量，其室温硬度也达到了70HRA。
通常氧化铝陶瓷的显微组织为等轴晶，是由离子键或共价键组成的多晶体结构，因此断裂韧性较低。在外载荷的作用下，应力会使陶瓷表面产生微小裂纹，裂纹迅速扩展，发生脆性断裂。所以在氧化铝陶瓷的切割过程中，经常会出现碎裂的现象，即陶瓷表面出现小的碎裂孔。
